CONSTRUCCION DE LA CUPULA

Voy a compartir con todos vosotros un álbum de fotos que de momento no tienen mucha calidad, ya que están sacados de un vídeo súper 8 pero que servirán para explicar el momento cumbre en el que se eliminaron los apoyos de madera que sujetaban los arcos y la forma de hacerlo ideada por Luis Moya Blanco de una forma segura.

El elemento principal es ese Cilindro metálico verde que se puede ver en detalle y puestos en su sitio, estos cilindros estaban llenos de arena y dentro por su parte superior encajaba perfectamente una madera redonda que servía de apoyo a los arcos en su punto más alto en torno al hueco del linternón, dado que los arcos que conforman la cúpula tienen dimensiones muy diferentes, su desplazamiento, para el asentamiento una vez eliminados los apoyos, también sería diferente e imprevisible, por lo que no se podría haber eliminado el apoyo de repente, porque se hubiese derrumbado, por lo que se ideó este sistema mediante el cual se dejaba salir la arena por los tornillos poco a poco, así el madero redondo bajaba muy poco a poco y así se iban controlando los desplazamientos de los arcos hasta que se producía el asentamiento y los desplazamientos eran nulos, y en ese momento se podían eliminar ya los apoyos con seguridad.

Como podréis comprender momentos de gran tensión ya que nadie había afrontado nunca en el mundo la construcción de una cúpula de esa forma y con esas dimensiones.
INICIO BASE DE LA IGLESIA
LA IGLESIA VA SUBIENDO PILARES DE LADRILLO
TERMINACIÓN DEL ZUNCHO PERIMETRAL
DETALLES ARMADO ZUNCHO PERIMETRAL Y VERTIDO DE HORMIGON

DETALLE ARMADO ZUNCHO PERIMETRAL

REMATANDO EL ZUNCHO PERIMETRAL APOYO DE ARCOS

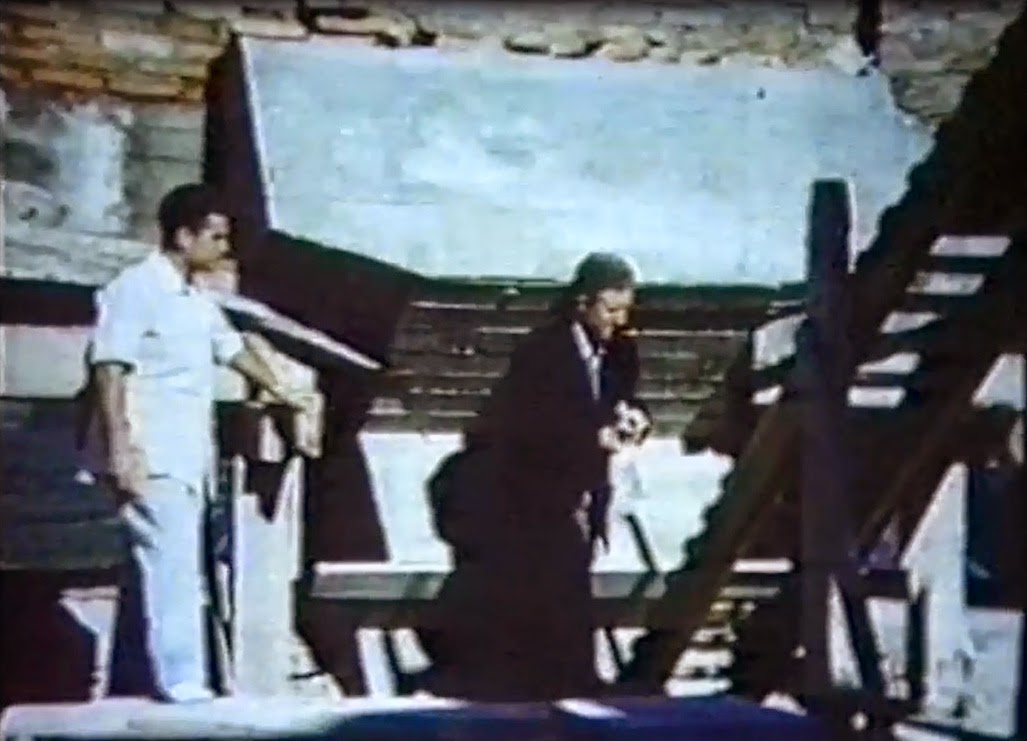

DETALLE ZONA APOYO EN EL ZUNCHO DE LOS ARCOS

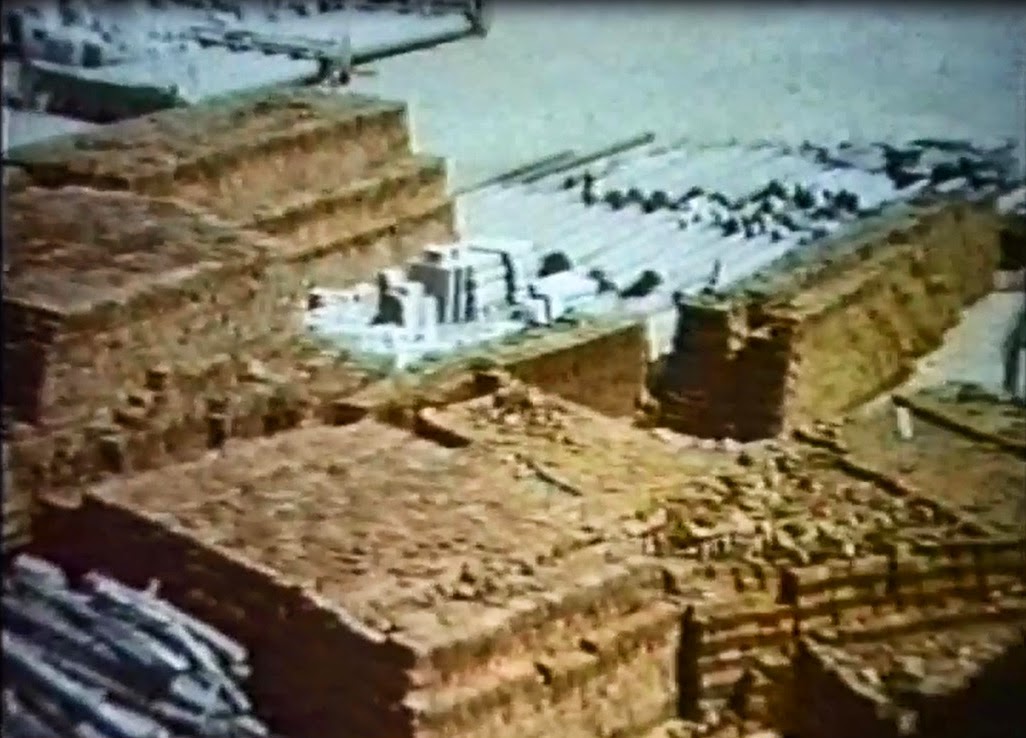

MONTAÑAS DE LADRILLOS PARA LOS ARCOS DE LA CUPULA

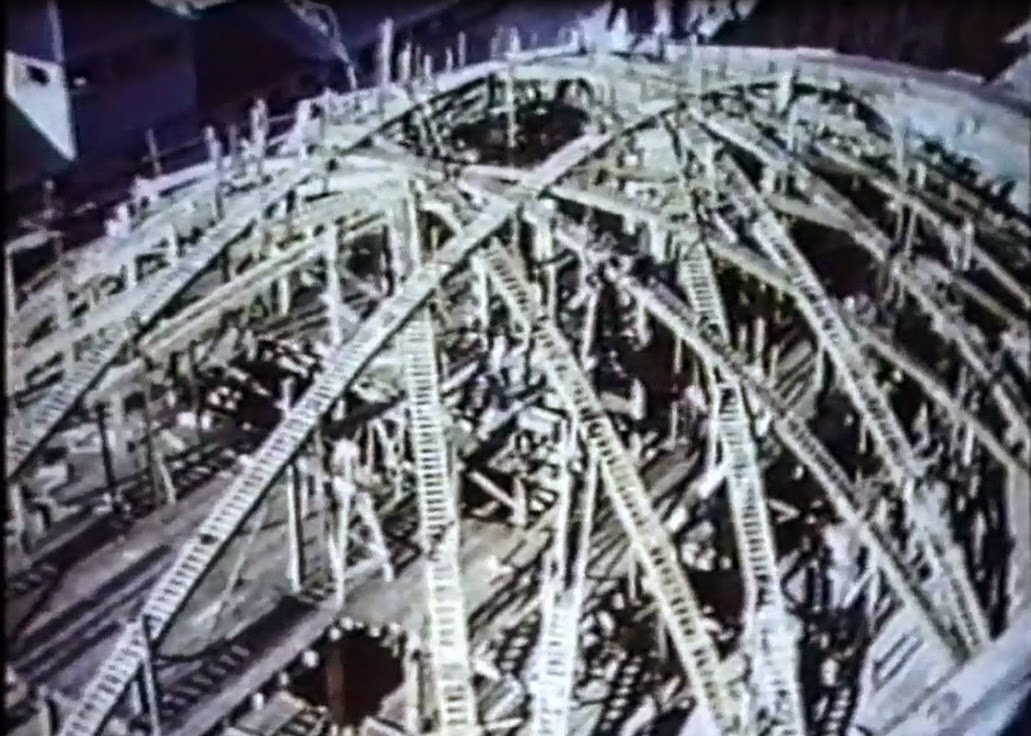

ESTRUCTURAS DE MADERA APOYO DE LOS ARCOS

ESTRUCTURAS DE MADERA APOYO DE LOS ARCOS

COMIENZO DE LAS ESTRUCTURAS DE MADERA DE APOYO DE LOS ARCOS

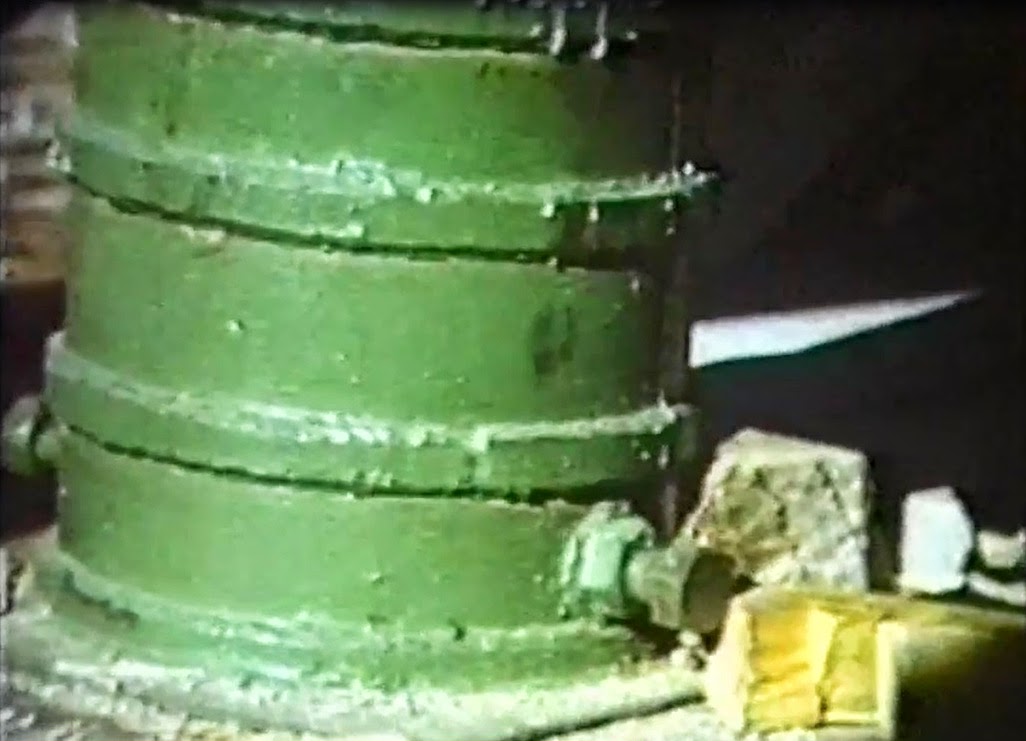

CILINDRO DE DESCARGA DE LOS ARCOS

DETALLE DE INSTALACIÓN DE LOS CILINDROS DE DESCARGA DE LA CUPULA

CILINDROS DE DESCARGA UBICADOS EN SU SITIO Y EL 3 PENDIENTE DE SITUACIÓN

DETALLE DE LOS CILINDROS DE DESCARGA

CILINDRO DE DESCARA SITUADO
INSPECCIONANDO LOS ARCOS YA CASI TERMINADOS DETALLE DE ZONA DE CRUCE DE ARCOS

LUIS MOYA 2º POR LA DCHA INSPECCIONANDO LOS ARCOS

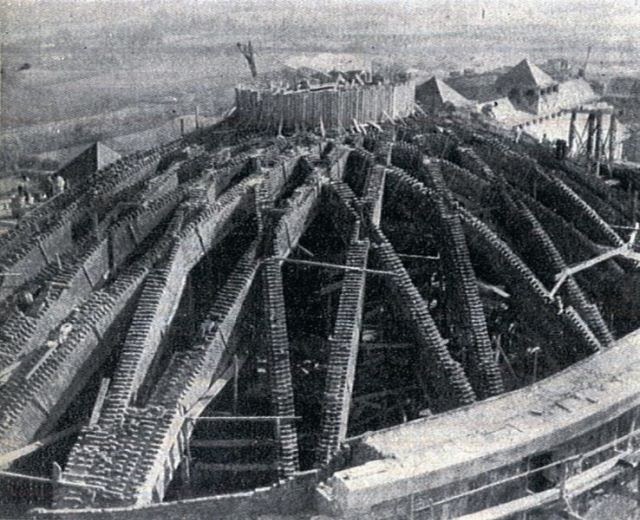

ARCOS CASI TERMINADOS COMENZANDO EL ENCOFRADO DEL LINTERNON

ARCOS COMPLETADOS Y ENCOFRADO DEL LINTERNON

LINTERNON COLOCADO Y COMENZANDO EL ACABADO FINAL DEL TECHO CON EL RELLENO
